Sandguss-Gießerei, die Präzisionspumpenventilkörperkomponenten bearbeitet

Einführung in den Sandgussprozess

Die Produktion beginnt mit der hochpräzisen Muster- und Kernherstellung, bei der Muster das Äußere simulieren, während harzgebundene Sandkerne verwendet werden, um komplizierte interne Strömungskanäle zu konstruieren. Der Sand wird dann um das Muster herum in einem zweiteiligen Kasten verdichtet, der als Oberkasten und Unterkasten bezeichnet wird, um die Form zu erzeugen. Geschmolzenes Metall wird durch ein kontrolliertes Angusssystem eingeführt, gefolgt von einer streng überwachten Abkühlphase, um innere Spannungen oder Strukturrisse zu verhindern.

Nach dem Erstarren wird die Sandform ausgeschüttelt und überschüssiges Metall aus dem Angusssystem entfernt. Das Bauteil wird vor der Endbearbeitung einem Sandstrahlverfahren unterzogen, um Oberflächenreste zu entfernen. Kritische Oberflächen, einschließlich Flanschflächen, Gewinde und Innensitze, werden einer hochpräzisen CNC-Bearbeitung unterzogen. Dadurch wird sichergestellt, dass die fertigen Sandguss-Gießerei-Präzisionspumpen-Ventilkörperkomponenten genaue Toleranzen einhalten, um eine leckagefreie Montage in Hochdruckrohrleitungen zu ermöglichen.

Hauptvorteile

Diese mit verdickten Querschnitten konstruierten Teile bieten eine außergewöhnliche Beständigkeit gegen hohen Druck und verhindern Leckagen auch bei schwankenden thermischen Belastungen.

Durch die Auswahl hochwertiger Legierungen und die Durchführung schichtweiser Qualitätsprüfungen stellen wir sicher, dass unsere Komponenten aggressiven Chemikalien und Umwelteinflüssen standhalten.

Der Einsatz fortschrittlicher Sandkerntechnologie ermöglicht die Schaffung anspruchsvoller Innenkanäle, die den Flüssigkeitsfluss optimieren und Turbulenzen im Ventilkörper reduzieren.

Unsere Gieß- und Kühlprotokolle sind optimiert, um die Materialhärte zu erhöhen und eine langfristige Verschleißfestigkeit bei abrasiven Bergbau- und Metallurgieanwendungen sicherzustellen.

Häufige Komponententypen

Hauptdruckhaltegehäuse für Rückschlagventile, Kugelhähne, Absperrschieber und Druckentlastungsventile, die in industriellen Rohrleitungen eingesetzt werden.

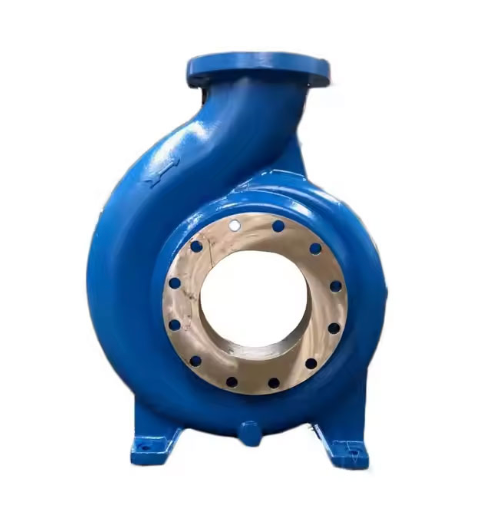

Gehäuse mit hoher Härte zum Schutz interner Laufräder und zur Wahrung der strukturellen Integrität bei Hochgeschwindigkeits-Flüssigkeitsübertragung.

Komplexe Sandguss-Gießereibearbeitung von Präzisionspumpen-Ventilkörperkomponenten, die zur Umleitung oder Kombination mehrerer Flüssigkeitsströme in der petrochemischen Verarbeitung verwendet werden.

Präzisionsgefertigte Innenteile, die eine hohe Rotationsstabilität und eine exakte Passung innerhalb der Pumpenbaugruppe erfordern.

Kernschritte des Herstellungsprozesses

Wir erstellen hochpräzise Muster, um die äußere Hülle zu simulieren, während harzgebundene Sandkerne entwickelt werden, um die komplexen inneren Strömungswege zu konstruieren, die für leistungsstarke Sandguss-Gießerei-Bearbeitung von Präzisionspumpenventilkörperkomponenten erforderlich sind.

Der Sand wird um die Muster herum in einem zweiteiligen Formkastensystem – Oberkasten und Unterkasten – verdichtet, um einen starren und präzisen Formhohlraum zu schaffen, der dem Druck geschmolzenen Metalls standhält.

Die geschmolzene Legierung wird durch ein spezielles Angusssystem eingeführt. Wir überwachen die Abkühlzeiten streng, um die Bildung innerer Spannungen oder Strukturrisse zu verhindern und die strukturelle Integrität des Gussstücks sicherzustellen.

Die Sandform wird mechanisch ausgeschüttelt, um den Guss freizugeben. Anschließend schneiden wir das überschüssige Metall vom Angusssystem ab und verwenden spezielles Sandstrahlen, um alle Oberflächenrückstände zu entfernen und eine saubere Oberfläche zu gewährleisten.

Um die Komponenten des Sandguss-Gießerei-Präzisionspumpenventilkörpers fertigzustellen, werden kritische Bereiche wie Flanschflächen, Gewinde und innere Ventilsitze einer präzisen CNC-Bearbeitung unterzogen, um exakte Toleranzen für einen leckagefreien Sitz zu erreichen.
